Daikin Altherma 3 R MT 10,0 kW – zásobník 230 l a montáž

Daikin Altherma 3 R MT 10,0 kW so zásobníkom 230 l

Tepelné čerpadlo vzduch–voda na vykurovanie a prípravu teplej vody. Stacionárna vnútorná jednotka má integrovaný nerezový zásobník s menovitým objemom 230 l. Základné vyhotovenie ELVH nemá funkciu chladenia.

Zariadenie a funkcie

• Modelové označenie: ELVH12S23E6V / ERRA10EW1.
• Výkonová trieda: 10,0 kW.
• Vyhotovenie: chladivový split, vzduch–voda.
• Chladivo: R32; základná náplň vonkajšej jednotky 3,25 kg.

Výkon a účinnosť

• Menovitý vykurovací výkon: 6,17 kW pri A7/W35.
• Menovitý elektrický príkon: 1,21 kW pri A7/W35, vrátane vnútornej a vonkajšej jednotky a obehového čerpadla.
• COP: 5,10 pri A7/W35.
• SCOP: 4,84 pri vode 35 °C / 3,43 pri vode 55 °C.
• Energetická trieda vykurovania: A+++ pri 35 °C / A++ pri 55 °C.
• Ohrev teplej vody: energetická trieda A+, záťažový profil L.

Podmienky A7/W35: vonkajší vzduch DB/WB 7/6 °C, výstupná voda 35 °C a rozdiel teplôt vody 5 K. SCOP a energetické triedy platia pre priemernú klímu. Výkonová trieda 10,0 kW označuje variant; menovitý výkon v skúšobnom bode nie je maximálnym výkonom ani výkonom v návrhovom mraze. Označenie 12 vnútornej jednotky nemení výkonovú triedu tejto zostavy.

Prevádzka a napájanie

• Teplota vykurovacej vody: 15 až 65 °C v povolenom prevádzkovom rozsahu.
• Voda 65 °C: dosiahnuteľná pri vonkajšej teplote −15 °C samotným tepelným čerpadlom podľa prevádzkových podmienok výrobcu.
• Vonkajší rozsah vykurovania: −25 až +25 °C.
• Napájanie vonkajšej jednotky: 3~400 V, 50 Hz.
• Záložný ohrev: konfigurácie 2/4/6 kW; napájanie 1N~230 V alebo 3~230 V podľa zapojenia verzie 6V.

Maximálna teplota vody nie je dostupná v celom rozsahu vonkajších teplôt. Pri teplote vody nad 55 °C je podmienkou rozdiel výstupnej a vstupnej vody 10 K. Napájanie vonkajšej jednotky a záložného ohrievača sú samostatné údaje.

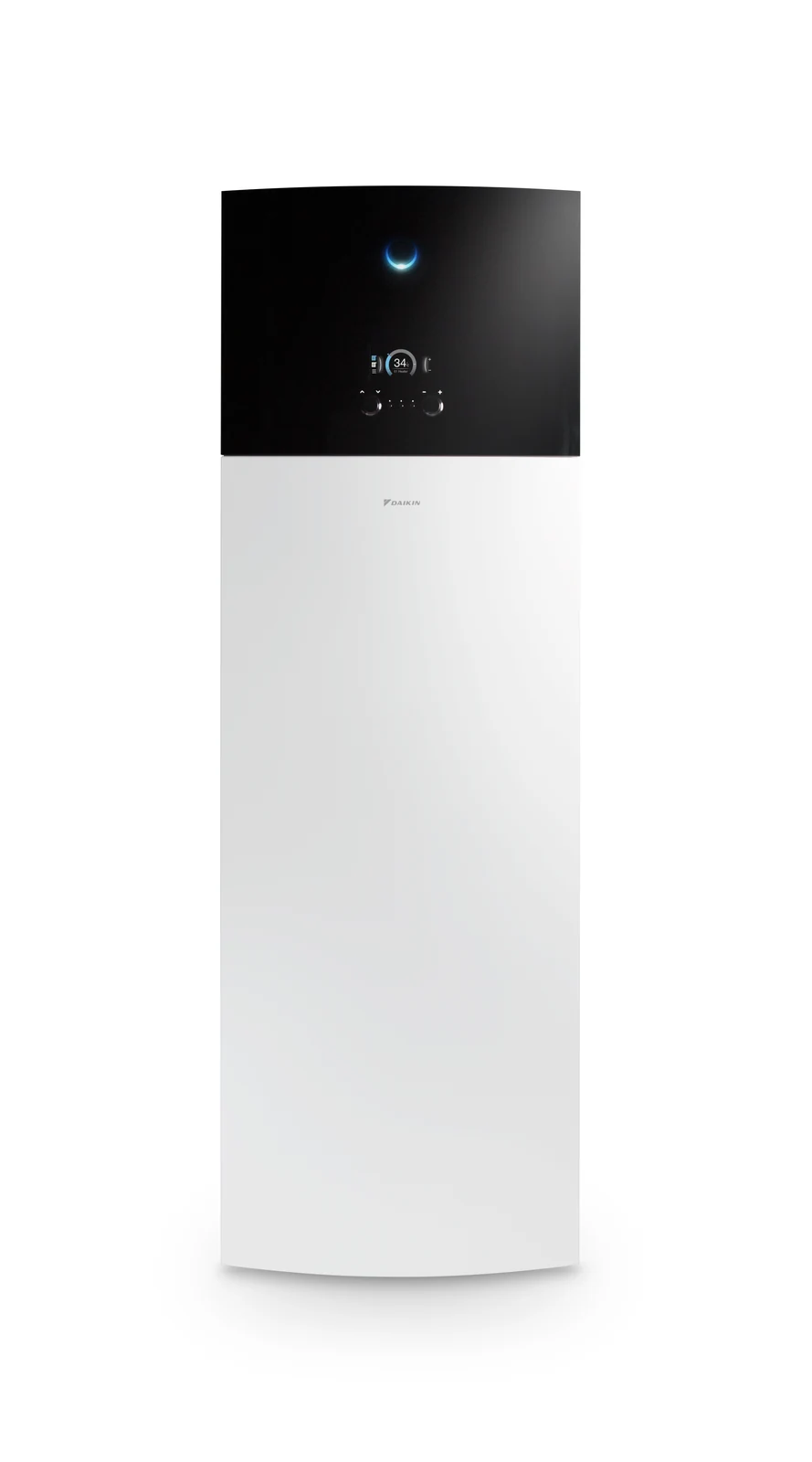

Vnútorná jednotka so zásobníkom

• Rozmery V × Š × H: 1 855 × 595 × 634 mm.
• Hmotnosť: 129 kg.
• Expanzná nádoba vykurovania: 10 l.
• Pripojenie vykurovania: G 1″, vnútorný závit.
• Pripojenie studenej a teplej vody: G 3/4″, vnútorný závit.
• Poistný ventil vykurovacieho okruhu: 3 bar.
• Akustický tlak / akustický výkon: 30 / 44 dB(A).

Podmienky merania hluku vnútornej jednotky: voda 47–55 °C, miestnosť 20 °C, tlaková strata vykurovacej sústavy 10 kPa a vonkajší vzduch 7/6 °C.

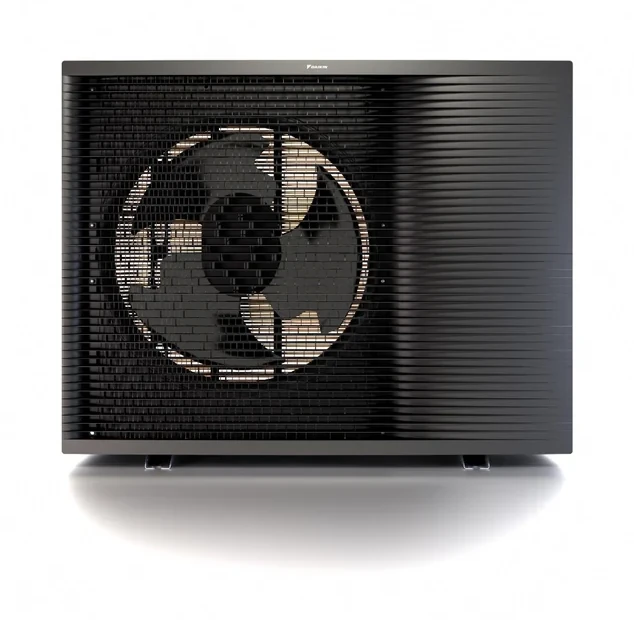

Vonkajšia jednotka

• Rozmery V × Š × H: 1 003 × 1 270 × 533 mm.
• Hmotnosť bez obalu: 107 kg.
• Akustický výkon: 56 dB(A) pri nominálnom vykurovaní A7/W35, ΔT 5 K.
• Chladivové pripojenie, kvapalina / plyn: 6,35 / 15,9 mm.

Akustický výkon nie je akustickým tlakom pri dome. Hluk v konkrétnom mieste závisí od osadenia, vzdialenosti a okolia.

Návrh a montáž

Vhodnosť zostavy závisí od tepelných strát, vykurovacích telies a spotreby teplej vody. Individuálna ponuka obsahuje zariadenie, materiál, rozsah montáže a cenu s DPH. Nová podlahovka, radiátory ani rekonštrukcia rozvodov nie sú súčasťou montáže zdroja tepla.
